レベルトランスミッタの範囲はどれくらいですか?

レベルトランスミッターの範囲はどれくらいですか?

レベルトランスミッターの分野で経験豊富なサプライヤーとして、私はよく「レベルトランスミッターの範囲はどれくらいですか?」という質問に遭遇します。レベルトランスミッターの範囲を理解することは、特定の用途に適切なデバイスを選択するために非常に重要です。このブログでは、レベルトランスミッターの範囲の概念を詳しく掘り下げ、さまざまなタイプを検討し、レベルトランスミッターに影響を与える要因について説明します。

レベルトランスミッタの範囲はどれくらいですか?

レベルトランスミッターの範囲とは、デバイスが正確に測定できる液体または固体物質の最小レベルと最大レベルを指します。たとえば、レベルトランスミッターの範囲が 0 ～ 10 メートルの場合、完全に空の状態 (0 メートル) から最大容量の状態の 10 メートルまでの物質のレベルを測定できます。この範囲は、さまざまな産業シナリオにおける送信機の適用可能性を決定するための基本的な仕様です。

レベル計の種類と代表的な範囲

1. 圧力レベル発信器
   あ圧力レベル発信器圧力はセンサー上の液柱の高さに比例するという原理に基づいて動作します。これらの送信機は、水処理、化学処理、食品および飲料の製造などのさまざまな業界で広く使用されています。
   圧力レベルトランスミッタの範囲は大幅に異なる場合があります。小型の貯蔵タンクのレベル測定などの小規模なアプリケーションでは、範囲は 0 ～ 1 メートルほどになる場合があります。一方、石油貯蔵タンクや大規模な貯水池などの大規模な産業用途では、範囲は 0 ～ 50 メートル、あるいはそれ以上になることがあります。これらのトランスミッタは幅広いラインナップを備えているため、さまざまなアプリケーションに適しています。

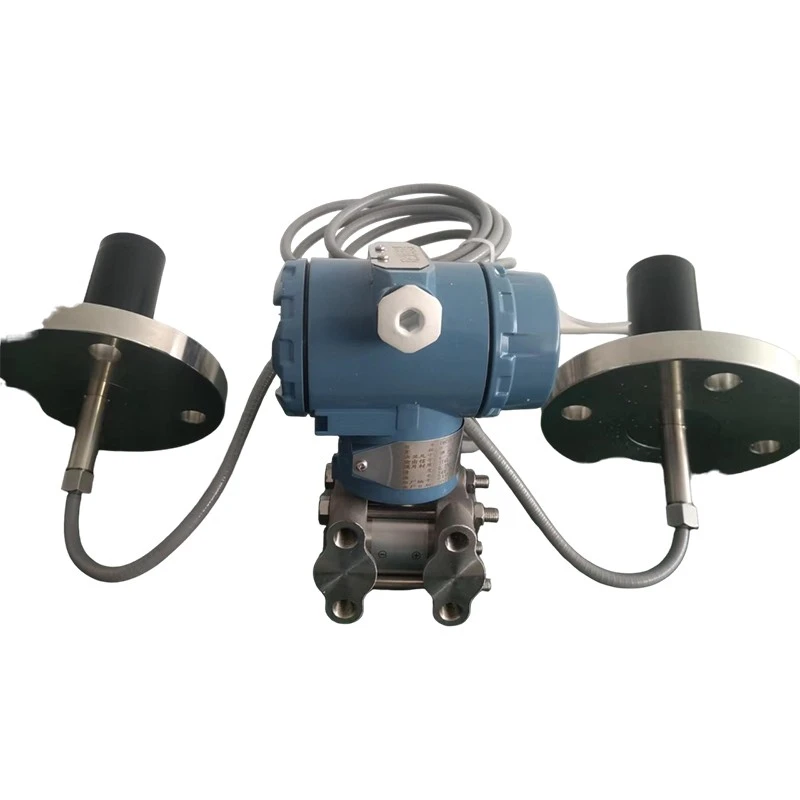

2. ダブルフランジ液面計
   のダブルフランジ液面計液体の粘度が高い、固体が含まれる、または高圧下にある用途で一般的に使用されます。このタイプの送信機には 2 つのフランジがあり、1 つはタンクの底部に配置され、もう 1 つは通常は上部に配置されます。
   通常、ダブルフランジ液面トランスミッターの範囲は、小規模な実験室タイプのセットアップでは 0 ～ 0.5 メートル、大型の工業用タンクでは 0 ～ 30 メートル以上の範囲に及びます。範囲の上限は、多くの場合、圧力検出素子の強度や、長距離にわたって差圧を正確に測定するトランスミッタの能力などの要因によって決まります。

3. シングルフランジレベル発信器
   あシングルフランジレベル発信器ダブル フランジの対応物と比較して、よりシンプルでコスト効率の高いオプションです。比較的液体がきれいで、タンク構造がシンプルな用途に適しています。
   シングルフランジレベルトランスミッタの範囲は通常、数センチメートルから始まり、最大約 10 ～ 15 メートルに達する場合があります。一般的に、家庭用水の貯蔵、小規模の化学薬品の混合などの用途で中小規模のタンクで使用されます。

レベルトランスミッタの範囲に影響を与える要因

1. 測定対象物質の種類

• 密度、粘度、腐食性などの物質の物理的特性は、レベル発信器の範囲に影響を与える可能性があります。たとえば、物質の粘性が高い場合、センサー上に蓄積が生じる可能性があり、それによって測定の精度が制限され、送信機の有効範囲が減少する可能性があります。同様に、腐食性物質は時間の経過とともにセンサーを損傷し、信頼性の高い測定範囲の減少につながる可能性があります。

2. タンクまたはコンテナの特性

• タンクまたは容器の形状、サイズ、材質は、レベル発信器の到達範囲を決定する役割を果たします。高くて狭いタンクでは、同じ体積の液体に対して、短くて広いタンクと比較して、より広い範囲の送信機が必要になる場合があります。また、タンクがセンサーの信号に干渉する材質で作られている場合（非接触型送信機の金属タンクなど）、測定精度や測定範囲に影響を与える可能性があります。

3. 環境条件

• 温度、圧力、湿度はすべてレベルトランスミッタの性能に影響を与える可能性があります。極端な温度はセンサーコンポーネントの膨張または収縮を引き起こし、読み取り値が不正確になり、測定範囲が減少する可能性があります。高圧環境では、必要な範囲にわたって信頼性の高い測定を保証するために、より堅牢な設計のトランスミッタが必要になる場合があります。

アプリケーションに適切な範囲を選択する

レベルトランスミッターの適切なレンジを選択することは、正確かつ効率的な操作のために不可欠です。以下にいくつかの手順を示します。

1. 最小レベルと最大レベルを特定する: アプリケーションで測定する必要がある物質の最低レベルと最高レベルを決定します。これにより、必要な範囲のベースラインが得られます。
2. 今後の展開も検討: 将来的にタンクまたはコンテナの容量を増やす可能性がある場合は、潜在的な増加に対応するために、少し広い範囲の送信機を選択することが賢明かもしれません。
3. 専門家に相談する: サプライヤーとして、当社はさまざまな業界や用途において豊富な経験を持っています。当社の専門家チームは、お客様の要件を分析し、適切な範囲を備えた最適なレベル伝送器を推奨するお手伝いをいたします。

私たちは、適切なレベルトランスミッターを選択することがお客様のビジネスにとって重要な決定であることを理解しています。当社では、お客様の多様なニーズにお応えするため、高品質レベルの伝送器を各種レンジで豊富に取り揃えております。大規模な産業用途に圧力レベルトランスミッタが必要な場合でも、小規模セットアップにシングルフランジレベルトランスミッタが必要な場合でも、当社はお客様に最適なソリューションを提供します。

当社のレベルトランスミッタについてさらに詳しく知りたい場合、または特定の要件について話し合いたい場合は、お気軽にお問い合わせください。当社の専任営業チームが、お客様のアプリケーションに最適な選択をお手伝いいたします。私たちは、お客様と協力し、信頼性の高い正確なレベル測定ソリューションを提供する機会を楽しみにしています。

参考文献

• レベル測定ハンドブック、さまざまな業界固有の出版物
• レベル計メーカーの技術文書
