コンクリートパイプに電磁流量計を設置することは、慎重な計画と実行が必要な重要なタスクです。主要な電磁流量計サプライヤーとして、正確で信頼できるフロー測定ソリューションを提供することの重要性を理解しています。このブログ投稿では、準備から試運転まで、コンクリートパイプに電磁流量計を設置するプロセスをガイドします。
1.電磁流量計の基本を理解する
インストールプロセスを掘り下げる前に、電磁流量計がどのように機能するかを簡単に確認しましょう。電磁流量計は、ファラデー電磁誘導の法則で動作します。導電性流体が流量計によって生成された磁場を通って流れると、流体に電圧が誘導されます。この電圧は、流体の流速に比例しているため、流量計は体積流量を正確に測定できます。

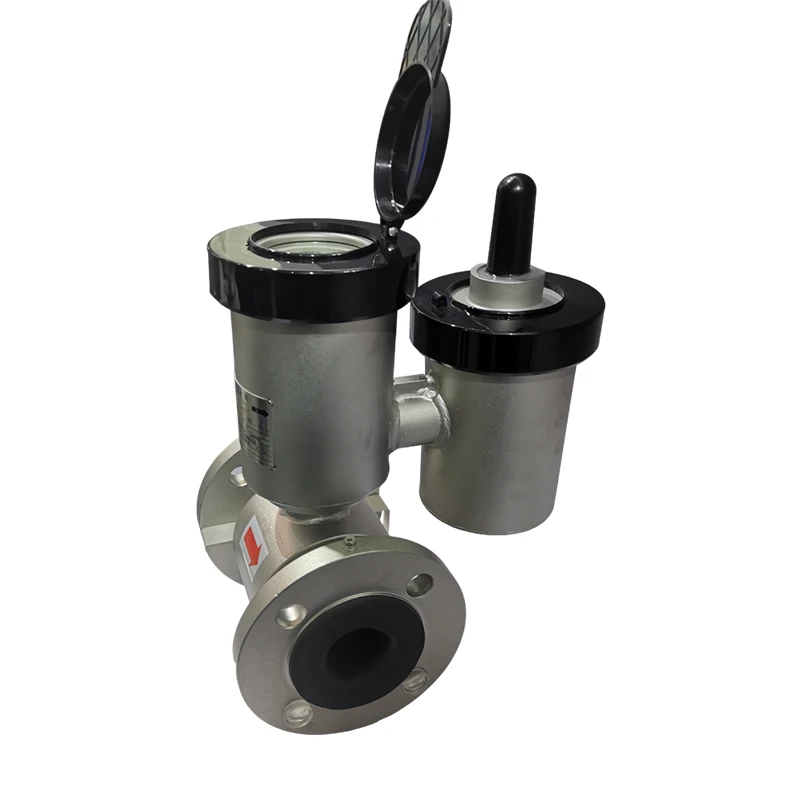

当社は、挿入型磁気流量計、熟成電磁流量計、 そしてバッテリー操作電磁フローメーター。各タイプには独自の利点があり、さまざまなアプリケーションに適しています。
2。事前インストールの考慮事項
2.1パイプと流体の互換性
設置プロセスの最初のステップは、電磁流量計がコンクリートパイプと測定されている流体と互換性があることを確認することです。液体は導電性であり、通常は少なくとも5μs/cmの導電率を備えている必要があります。コンクリートパイプは一般に電磁流量計の設置に適していますが、フロー測定に影響を与える可能性のある内部ライニングまたはコーティングを確認することが重要です。
2.2パイプのサイズとフロー条件
コンクリートパイプの直径を正確に測定します。流量計は、パイプのサイズと予想される流量に基づいて選択する必要があります。パイプ内のフロープロファイルを考慮することも重要です。最適なパフォーマンスのために、フローを完全に開発し、乱流する必要があります。フローが層流であるか、非均一なプロファイルがある場合、追加のフローコンディショニングが必要になる場合があります。
2.3場所の選択
フローメーターのインストールに適した場所を選択します。場所には、過度の振動、磁気干渉、極端な温度がない必要があります。パイプのまっすぐなセクションに流量計を設置することをお勧めします。少なくとも5〜10パイプの直径のストレートパイプの上流と2〜3パイプの直径は、流量計の下流です。これにより、安定した均一なフロープロファイルを確保するのに役立ちます。
3。インストール手順
3.1パイプ準備
- インストールの場所をマークします：測定テープとマーカーを使用して、流量計が設置されるコンクリートパイプの正確な位置をマークします。マークされた領域がパイプのまっすぐなセクションにあり、上流と下流のストレート - パイプ要件を満たしていることを確認してください。
- 穴を切ります：挿入用 - フローメーターを入力するには、コアドリルを使用してコンクリートパイプの穴を開けます。穴の直径は、流量計挿入プローブのサイズと一致する必要があります。掘削プロセス中にパイプに亀裂や損傷を生み出しないように注意してください。
- パイプの内部をきれいにします：穴を切った後、ブラシと圧縮空気を使用して、設置エリアの周りのパイプの内部をきれいにします。流量計の設置または動作を妨げる可能性のある破片、ほこり、またはコンクリート粒子を取り除きます。
3.2フローメーターのインストール
- 挿入 - タイプフローメーター：挿入を取り付けている場合は、磁気フローメーターを入力している場合は、パイプの穴からプローブを慎重に挿入します。プローブが正しい深さに挿入され、フロー方向に適切に整列されていることを確認してください。取り付けフランジまたはカップリングを締めて、プローブを所定の位置に固定します。
- フル - ボアフローメーター：完全な電磁流量計の場合、設置プロセスはより複雑です。まず、設置場所のパイプを外します。次に、ガスケットを使用してリーク - タイトシールを確保するために、パイプフランジの間の流量計を取り付けます。流量計をパイプ軸に合わせて、ボルトを均等に締めて、不整合を防ぎます。
3.3配線と接続
- 電気配線：製造業者の指示に従って、流量計を電源と信号出力デバイスに接続します。適切な電気ケーブルを使用して、すべての接続が安全であることを確認してください。水分、機械的損傷、電磁干渉から配線を保護します。
- 接地：電磁流量計の正確で信頼できる動作には、適切な接地が不可欠です。流量計本体と信号ケーブルシールドを良い地球の地面に接続します。これにより、電気ノイズと干渉を排除するのに役立ちます。
4。テストと試運転
4.1目視検査
フローメーターを開始する前に、設置の目視検査を実施します。ゆるい接続、破損したコンポーネント、または漏れがないか確認してください。フローメーターが適切に整列し、仕様に応じてインストールされていることを確認してください。
4.2ゼロ - ポイントキャリブレーション
パイプに流れがない場合、流量計のゼロポイントキャリブレーションを実行します。これには、流体の動きがないときにゼロを読み取るためにフローメーターの設定を調整することが含まれます。ゼロのメーカーの指示に従ってください - ポイントキャリブレーションには、キャリブレーション機能またはキャリブレーションツールでのフローメーターの構築された使用を含む場合があります。
4.3フローテスト
徐々に液体をパイプに導入し、流れを開始します。流量計の測定値を監視し、利用可能な場合は既知の参照フローレートと比較します。不安定な変動や誤った流れの値など、異常な測定値を確認してください。必要に応じて、フローメーターの設定またはインストールを調整して、正確な測定を確保します。
5。メンテナンスとトラブルシューティング
5.1定期的なメンテナンス
電磁流量計の長期パフォーマンスを確保するには、定期的なメンテナンスが必要です。これには、流量計電極のクリーニング、配線接続の確認、定期的に流量計の校正が含まれます。メーカーの推奨されるメンテナンススケジュールと手順に従ってください。
5.2トラブルシューティング
不正確な測定値やシステムの障害など、フローメーターの問題が発生した場合は、メーカーが提供するトラブルシューティングガイドを参照してください。一般的な問題には、電気的な問題、センサーファウリング、または流れの乱れが含まれる場合があります。トラブルシューティング手順に従うことにより、問題をすばやく特定して解決できます。
6。結論
コンクリートパイプに電磁流量計を設置することは、複雑だが達成可能なタスクです。このブログ投稿で概説されている手順に従って、インストールを成功させ、正確なフロー測定を確実にすることができます。信頼できる電磁流量計サプライヤーとして、高品質の製品と専門的な技術サポートを提供することに取り組んでいます。
電磁流量計の購入に興味がある場合、またはインストールプロセスに関するさらなる支援が必要な場合は、お気軽にお問い合わせください。私たちの経験豊富な営業チームは、あなたの特定の要件について喜んで話し合い、最良のソリューションを提供します。
参照
- [電磁流量計ハンドブック]、メーカーの技術文書
- [フロー測定の原則とアプリケーション]、第3版、リチャードW.ミラー
